bisher in der Software keine Balkenanzeige für die Fokus-
                                                       Optimierung, wohl aber eine Autofokus-Funktion, die bei
                                                       mehrfacher Betätigung gut funktioniert. Abhilfe schafft: Bei
                                                       10.000-fach einigermaßen scharf stellen und anschließend den
                                                       gewünschten - geringeren - Vergrößerungs-Faktor einstellen.
                                                       Die „Warmlaufzeit“ des Gerätes beträgt 4 1/2 Minuten und aus
                                                       dem Wartestatus heraus dauert es nur 2 Minuten bis das Gerät
                                                       betriebsbereit ist. Der Detektor hat eine Matrix-Auflösung von
                                                       2048 x 2048 Pixeln. Jedes Pixel wird wiederum im 8-bit-Modus
                                                       aufgelöst. Es entsteht somit ein Bild der Größe von 4,2 MPix
                                                       bzw. von 17,5 x 17,5 cm Kantenlänge bei 300 dpi. Verringert
                                                       man die Bild-Auflösung auf 200 dpi, so vergrößert sich die aus-
                                                       druckbare Bildfläche auf 26 x 26 cm. Dies ist für die meisten
                                                       Dokumentations-Anwendungen mehr als ausreichend.

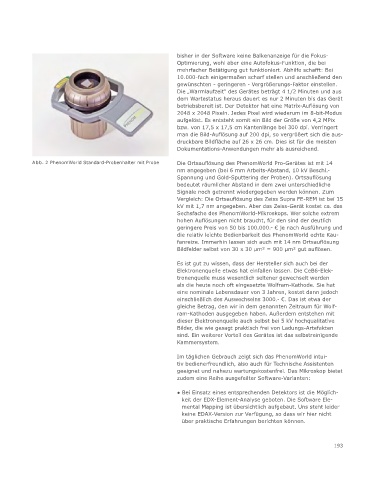

           Abb. 2 PhenomWorld Standard-Probenhalter mit Probe  Die Ortsauflösung des PhenomWorld Pro-Gerätes ist mit 14
                                                       nm angegeben (bei 6 mm Arbeits-Abstand, 10 kV Beschl.-
                                                       Spannung und Gold-Sputtering der Proben). Ortsauflösung
                                                       bedeutet räumlicher Abstand in dem zwei unterschiedliche
                                                       Signale noch getrennt wiedergegeben werden können. Zum
                                                       Vergleich: Die Ortsauflösung des Zeiss Supra FE-REM ist bei 15
                                                       kV mit 1,7 nm angegeben. Aber das Zeiss-Gerät kostet ca. das
                                                       Sechsfache des PhenomWorld-Mikroskops. Wer solche extrem
                                                       hohen Auflösungen nicht braucht, für den sind der deutlich
                                                       geringere Preis von 50 bis 100.000.- € je nach Ausführung und
                                                       die relativ leichte Bedienbarkeit des PhenomWorld echte Kau-
                                                       fanreize. Immerhin lassen sich auch mit 14 nm Ortsauflösung
                                                       Bildfelder selbst von 30 x 30 µm² = 900 µm² gut auflösen.

                                                       Es ist gut zu wissen, dass der Hersteller sich auch bei der
                                                       Elektronenquelle etwas hat einfallen lassen. Die CeB6-Elek-
                                                       tronenquelle muss wesentlich seltener gewechselt werden
                                                       als die heute noch oft eingesetzte Wolfram-Kathode. Sie hat
                                                       eine nominale Lebensdauer von 3 Jahren, kostet dann jedoch
                                                       einschließlich des Auswechselns 3000.- €. Das ist etwa der
                                                       gleiche Betrag, den wir in dem genannten Zeitraum für Wolf-
                                                       ram-Kathoden ausgegeben haben. Außerdem entstehen mit
                                                       dieser Elektronenquelle auch selbst bei 5 kV hochqualitative
                                                       Bilder, die wie gesagt praktisch frei von Ladungs-Artefakten
                                                       sind. Ein weiterer Vorteil des Gerätes ist das selbstreinigende
                                                       Kammersystem.

                                                       Im täglichen Gebrauch zeigt sich das PhenomWorld intui-
                                                       tiv bedienerfreundlich, also auch für Technische Assistenten
                                                       geeignet und nahezu wartungskostenfrei. Das Mikroskop bietet
                                                       zudem eine Reihe ausgefeilter Software-Varianten:

                                                       ● Bei Einsatz eines entsprechenden Detektors ist die Möglich-
                                                         keit der EDX-Element-Analyse geboten. Die Software Ele-
                                                         mental Mapping ist übersichtlich aufgebaut. Uns steht leider
                                                         keine EDAX-Version zur Verfügung, so dass wir hier nicht
                                                         über praktische Erfahrungen berichten können.
