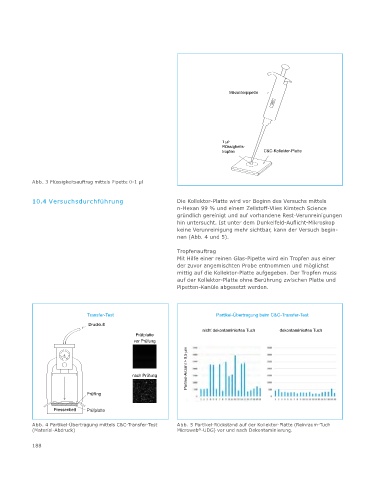

Page 188 - Zur Reinheit funktionaler Oberflächen

Mikroliterpipette
0001

1 µl-
Flüssigkeits-
tropfen C&C-Kollektor-Platte

Abb. 3 Flüssigkeitsauftrag mittels Pipette 0-1 µl

10.4 Versuchsdurchführung Die Kollektor-Platte wird vor Beginn des Versuchs mittels
n-Hexan 99 % und einem Zellstoff-Vlies Kimtech Science
gründlich gereinigt und auf vorhandene Rest-Verunreinigungen
hin untersucht. Ist unter dem Dunkelfeld-Auflicht-Mikroskop
keine Verunreinigung mehr sichtbar, kann der Versuch begin-
nen (Abb. 4 und 5).

Tropfenauftrag
Mit Hilfe einer reinen Glas-Pipette wird ein Tropfen aus einer
der zuvor angemischten Probe entnommen und möglichst
mittig auf die Kollektor-Platte aufgegeben. Der Tropfen muss
auf der Kollektor-Platte ohne Berührung zwischen Platte und
Pipetten-Kanüle abgesetzt werden.

Transfer-Test Partikel-Übertragung beim C&C-Transfer-Test
Druckluft
nicht dekontaminiertes Tuch dekontaminiertes Tuch
Prüfplatte
vor Prüfung
Partikel-Anzahl > 0,5 µm
bar
0 10

nach Prüfung

Prüfling

Pressenbett Prüfplatte

Abb. 4 Partikel-Übertragung mittels C&C-Transfer-Test Abb. 5 Partikel-Rückstand auf der Kollektor-Platte (Reinraum-Tuch
(Material-Abdruck) Microweb -UDG) vor und nach Dekontaminierung.
®
188
