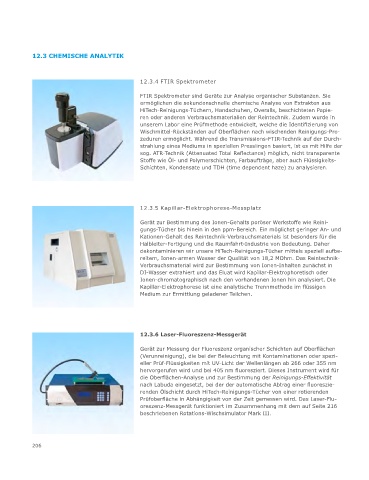

12.3 CHEMISCHE ANALYTIK



                                            12.3.4 FTIR Spektrometer

                                            FTIR Spektrometer sind Geräte zur Analyse organischer Substanzen. Sie
                                            ermöglichen die sekundenschnelle chemische Analyse von Extrakten aus
                                            HiTech-Reinigungs-Tüchern, Handschuhen, Overalls, beschichteten Papie-
                                            ren oder anderen Verbrauchsmaterialien der Reintechnik. Zudem wurde in
                                            unserem Labor eine Prüfmethode entwickelt, welche die Identifizierung von
                                            Wischmittel-Rückständen auf Oberflächen nach wischenden Reinigungs-Pro-
                                            zeduren ermöglicht. Während die Transmissions-FTIR-Technik auf der Durch-
                                            strahlung eines Mediums in speziellen Presslingen basiert, ist es mit Hilfe der
                                            sog. ATR-Technik (Attenuated Total Reflectance) möglich, nicht transparente
                                            Stoffe wie Öl- und Polymerschichten, Farbaufträge, aber auch Flüssigkeits-
                                            Schichten, Kondensate und TDH (time dependent haze) zu analysieren.





                                            12.3.5 Kapillar-Elektrophorese-Messplatz

                                            Gerät zur Bestimmung des Ionen-Gehalts poröser Werkstoffe wie Reini-
                                            gungs-Tücher bis hinein in den ppm-Bereich. Ein möglichst geringer An- und
                                            Kationen-Gehalt des Reintechnik-Verbrauchsmaterials ist besonders für die
                                            Halbleiter-Fertigung und die Raumfahrt-Industrie von Bedeutung. Daher
                                            dekontaminieren wir unsere HiTech-Reinigungs-Tücher mittels speziell aufbe-
                                            reitem, Ionen-armen Wasser der Qualität von 18,2 MOhm. Das Reintechnik-
                                            Verbrauchsmaterial wird zur Bestimmung von Ionen-Inhalten zunächst in
                                            DI-Wasser extrahiert und das Eluat wird Kapillar-Elektrophoretisch oder
                                            Ionen-chromatographisch nach den vorhandenen Ionen hin analysiert. Die
                                            Kapillar-Elektrophorese ist eine analytische Trennmethode im flüssigen
                                            Medium zur Ermittlung geladener Teilchen.






                                            12.3.6 Laser-Fluoreszenz-Messgerät
                                            Gerät zur Messung der Fluoreszenz organischer Schichten auf Oberflächen
                                            (Verunreinigung), die bei der Beleuchtung mit Kontaminationen oder spezi-
                                            eller Prüf-Flüssigkeiten mit UV-Licht der Wellenlängen ab 266 oder 355 nm
                                            hervorgerufen wird und bei 405 nm fluoresziert. Dieses Instrument wird für
                                            die Oberflächen-Analyse und zur Bestimmung der Reinigungs-Effektivität
                                            nach Labuda eingesetzt, bei der der automatische Abtrag einer fluoreszie-
                                            renden Ölschicht durch HiTech-Reinigungs-Tücher von einer rotierenden
                                            Prüfoberfläche in Abhängigkeit von der Zeit gemessen wird. Das Laser-Flu-
                                            oreszenz-Messgerät funktioniert im Zusammenhang mit dem auf Seite 216
                                            beschriebenen Rotations-Wischsimulator Mark III.
