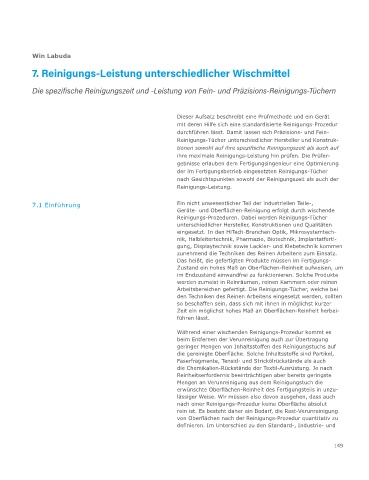

Page 149 - Zur Reinheit funktionaler Oberflächen

Win Labuda

7. Reinigungs-Leistung unterschiedlicher Wischmittel

Die spezifische Reinigungszeit und -Leistung von Fein- und Präzisions-Reinigungs-Tüchern

Dieser Aufsatz beschreibt eine Prüfmethode und ein Gerät
mit deren Hilfe sich eine standardisierte Reinigungs-Prozedur
durchführen lässt. Damit lassen sich Präzisions- und Fein-
Reinigungs-Tücher unterschiedlicher Hersteller und Konstruk-
tionen sowohl auf ihre spezifische Reinigungszeit als auch auf
ihre maximale Reinigungs-Leistung hin prüfen. Die Prüfer-
gebnisse erlauben dem Fertigungsingenieur eine Optimierung
der im Fertigungsbetrieb eingesetzten Reinigungs-Tücher
nach Gesichtspunkten sowohl der Reinigungszeit als auch der
Reinigungs-Leistung.

7.1 Einführung Ein nicht unwesentlicher Teil der industriellen Teile-,
Geräte- und Oberflächen-Reinigung erfolgt durch wischende
Reinigungs-Prozeduren. Dabei werden Reinigungs-Tücher
unterschiedlicher Hersteller, Konstruktionen und Qualitäten
eingesetzt. In den HiTech-Branchen Optik, Mikrosystemtech-
nik, Halbleitertechnik, Pharmazie, Biotechnik, Implantatferti-
gung, Displaytechnik sowie Lackier- und Klebetechnik kommen
zunehmend die Techniken des Reinen Arbeitens zum Einsatz.
Das heißt, die gefertigten Produkte müssen im Fertigungs-
Zustand ein hohes Maß an Oberflächen-Reinheit aufweisen, um
im Endzustand einwandfrei zu funktionieren. Solche Produkte
werden zumeist in Reinräumen, reinen Kammern oder reinen
Arbeitsbereichen gefertigt. Die Reinigungs-Tücher, welche bei
den Techniken des Reinen Arbeitens eingesetzt werden, sollten
so beschaffen sein, dass sich mit ihnen in möglichst kurzer
Zeit ein möglichst hohes Maß an Oberflächen-Reinheit herbei-
führen lässt.

Während einer wischenden Reinigungs-Prozedur kommt es
beim Entfernen der Verunreinigung auch zur Übertragung
geringer Mengen von Inhaltsstoffen des Reinigungstuchs auf
die gereinigte Oberfläche. Solche Inhaltsstoffe sind Partikel,
Faserfragmente, Tensid- und Strickölrückstände als auch
die Chemikalien-Rückstände der Textil-Ausrüstung. Je nach
Reinheitserfordernis beeinträchtigen aber bereits geringste
Mengen an Verunreinigung aus dem Reinigungstuch die
erwünschte Oberflächen-Reinheit des Fertigungsteils in unzu-
lässiger Weise. Wir müssen also davon ausgehen, dass auch
nach einer Reinigungs-Prozedur keine Oberfläche absolut
rein ist. Es besteht daher ein Bedarf, die Rest-Verunreinigung
von Oberflächen nach der Reinigungs-Prozedur quantitativ zu
definieren. Im Unterschied zu den Standard-, Industrie- und

149
