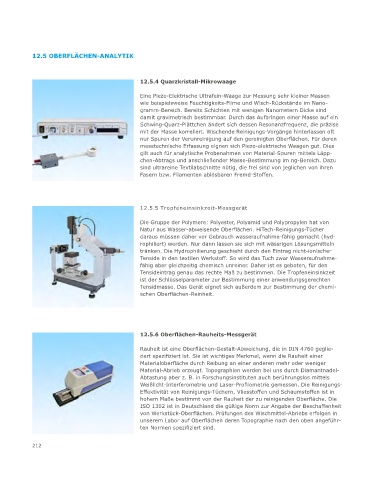

12.5 OBERFLÄCHEN-ANALYTIK

12.5.4 Quarzkristall-Mikrowaage

Eine Piezo-Elektrische Ultrafein-Waage zur Messung sehr kleiner Massen
wie beispielsweise Feuchtigkeits-Filme und Wisch-Rückstände im Nano-
gramm-Bereich. Bereits Schichten mit wenigen Nanometern Dicke sind
damit gravimetrisch bestimmbar. Durch das Aufbringen einer Masse auf ein
Schwing-Quarz-Plättchen ändert sich dessen Resonanzfrequenz, die präzise
mit der Masse korreliert. Wischende Reinigungs-Vorgänge hinterlassen oft
nur Spuren der Verunreinigung auf den gereinigten Oberflächen. Für deren
messtechnische Erfassung eignen sich Piezo-elektrische Waagen gut. Dies
gilt auch für analytische Probenahmen von Material-Spuren mittels Läpp-
chen-Abtrags und anschließender Masse-Bestimmung im ng-Bereich. Dazu
sind ultrareine Textilabschnitte nötig, die frei sind von jeglichen von ihren
Fasern bzw. Filamenten ablösbaren Fremd-Stoffen.

12.5.5 Tropfeneinsinkzeit-Messgerät

Die Gruppe der Polymere: Polyester, Polyamid und Polypropylen hat von
Natur aus Wasser-abweisende Oberflächen. HiTech-Reinigungs-Tücher
daraus müssen daher vor Gebrauch wasseraufnahme-fähig gemacht (hyd-
rophiliert) werden. Nur dann lassen sie sich mit wässrigen Lösungsmitteln
tränken. Die Hydrophilierung geschieht durch den Eintrag nicht-ionischer
Tenside in den textilen Werkstoff. So wird das Tuch zwar Wasseraufnahme-
fähig aber gleichzeitig chemisch unreiner. Daher ist es geboten, für den
Tensideintrag genau das rechte Maß zu bestimmen. Die Tropfeneinsinkzeit
ist der Schlüsselparameter zur Bestimmung einer anwendungsgerechten
Tensidmasse. Das Gerät eignet sich außerdem zur Bestimmung der chemi-
schen Oberflächen-Reinheit.

12.5.6 Oberflächen-Rauheits-Messgerät
Rauheit ist eine Oberflächen-Gestalt-Abweichung, die in DIN 4760 geglie-
dert spezifiziert ist. Sie ist wichtiges Merkmal, wenn die Rauheit einer
Materialoberfläche durch Reibung an einer anderen mehr oder weniger
Material-Abrieb erzeugt. Topographien werden bei uns durch Diamantnadel-
Abtastung aber z. B. in Forschungsinstituten auch berührungslos mittels
Weißlicht-Interferometrie und Laser-Profilometrie gemessen. Die Reinigungs-
Effektivität von Reinigungs-Tüchern, Vliesstoffen und Schaumstoffen ist in
hohem Maße bestimmt von der Rauheit der zu reinigenden Oberfläche. Die
ISO 1302 ist in Deutschland die gültige Norm zur Angabe der Beschaffenheit
von Werkstück-Oberflächen. Prüfungen des Wischmittel-Abriebs erfolgen in
unserem Labor auf Oberflächen deren Topographie nach den oben angeführ-
ten Normen spezifiziert sind.

212
