Page 253 - Zur Reinheit funktionaler Oberflächen
P. 253
12
10 8
Abtrag in µg 6 4
2
0
UT-AV UC-PH DC-SM DC-M-UE DC-M-U DC-SH
Hersteller-Code

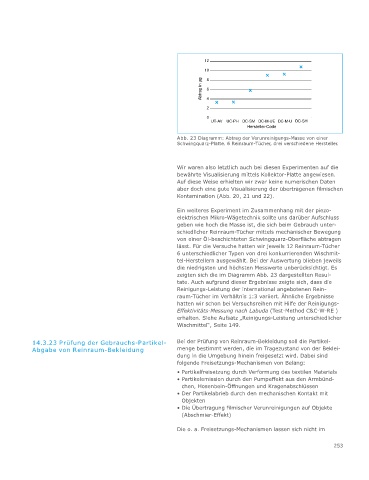

Abb. 23 Diagramm: Abtrag der Verunreinigungs-Masse von einer
Schwingquarz-Platte. 6 Reinraum-Tücher, drei verschiedene Hersteller.
Wir waren also letztlich auch bei diesen Experimenten auf die
bewährte Visualisierung mittels Kollektor-Platte angewiesen.
Auf diese Weise erhielten wir zwar keine numerischen Daten
aber doch eine gute Visualisierung der übertragenen filmischen
Kontamination (Abb. 20, 21 und 22).
Ein weiteres Experiment im Zusammenhang mit der piezo-
elektrischen Mikro-Wägetechnik sollte uns darüber Aufschluss
geben wie hoch die Masse ist, die sich beim Gebrauch unter-
schiedlicher Reinraum-Tücher mittels mechanischer Bewegung
von einer Öl-beschichteten Schwingquarz-Oberfläche abtragen
lässt. Für die Versuche hatten wir jeweils 12 Reinraum-Tücher
6 unterschiedlicher Typen von drei konkurrierenden Wischmit-
tel-Herstellern ausgewählt. Bei der Auswertung blieben jeweils
die niedrigsten und höchsten Messwerte unberücksichtigt. Es
zeigten sich die im Diagramm Abb. 23 dargestellten Resul-
tate. Auch aufgrund dieser Ergebnisse zeigte sich, dass die
Reinigungs-Leistung der international angebotenen Rein-
raum-Tücher im Verhältnis 1:3 variiert. Ähnliche Ergebnisse
hatten wir schon bei Versuchsreihen mit Hilfe der Reinigungs-
Effektivitäts-Messung nach Labuda (Test-Method C&C-W-RE )
erhalten. Siehe Aufsatz „Reinigungs-Leistung unterschiedlicher
Wischmittel“, Seite 149.
14.3.23 Prüfung der Gebrauchs-Partikel- Bei der Prüfung von Reinraum-Bekleidung soll die Partikel-
Abgabe von Reinraum-Bekleidung menge bestimmt werden, die im Tragezustand von der Beklei-
dung in die Umgebung hinein freigesetzt wird. Dabei sind
folgende Freisetzungs-Mechanismen von Belang:
• Partikelfreisetzung durch Verformung des textilen Materials
• Partikelemission durch den Pumpeffekt aus den Armbünd-
chen, Hosenbein-Öffnungen und Kragenabschlüssen
• Der Partikelabrieb durch den mechanischen Kontakt mit
Objekten
• Die Übertragung filmischer Verunreinigungen auf Objekte
(Abschmier-Effekt)
Die o. a. Freisetzungs-Mechanismen lassen sich nicht im
253
