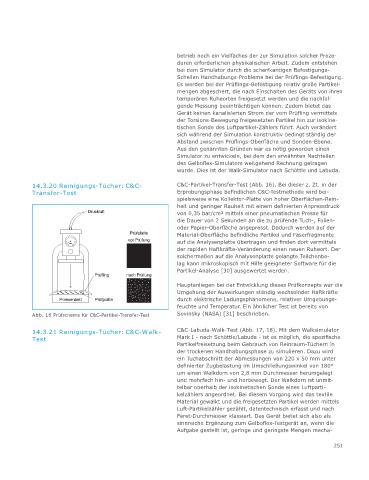

betrieb noch ein Vielfaches der zur Simulation solcher Proze-
duren erforderlichen physikalischen Arbeit. Zudem entstehen
bei dem Simulator durch die scharfkantigen Befestigungs-
Schellen Handhabungs-Probleme bei der Prüflings-Befestigung.
Es werden bei der Prüflings-Befestigung relativ große Partikel-
mengen abgeschert, die nach Einschalten des Geräts von ihren
temporären Ruheorten freigesetzt werden und die nachfol-
gende Messung beeinträchtigen können. Zudem bietet das
Gerät keinen kanalisierten Strom der vom Prüfling vermittels
der Torsions-Bewegung freigesetzten Partikel hin zur isokine-
tischen Sonde des Luftpartikel-Zählers führt. Auch verändert
sich während der Simulation konstruktiv bedingt ständig der
Abstand zwischen Prüflings-Oberfläche und Sonden-Ebene.
Aus den genannten Gründen war es nötig geworden einen
Simulator zu entwickeln, bei dem den erwähnten Nachteilen
des Gelboflex-Simulators weitgehend Rechnung getragen
wurde. Dies ist der Walk-Simulator nach Schöttle und Labuda.

14.3.20 Reinigungs-Tücher: C&C- C&C-Partikel-Transfer-Test (Abb. 16). Bei dieser z. Zt. in der
Transfer-Test Erprobungsphase befindlichen C&C-Testmethode wird bei-
spielsweise eine Kollektor-Platte von hoher Oberflächen-Rein-
heit und geringer Rauheit mit einem definierten Anpressdruck
Druckluft von 0,35 bar/cm² mittels einer pneumatischen Presse für
die Dauer von 2 Sekunden an die zu prüfende Tuch-, Folien-
oder Papier-Oberfläche angepresst. Dadurch werden auf der
Prüfplatte Material-Oberfläche befindliche Partikel und Faserfragmente
vor Prüfung auf die Analysenplatte übertragen und finden dort vermittels
bar
0 10
der rapiden Haftkräfte-Veränderung einen neuen Ruheort. Der
solchermaßen auf die Analysenplatte gelangte Teilchenbe-
lag kann mikroskopisch mit Hilfe geeigneter Software für die
Partikel-Analyse [30] ausgewertet werden.
Prüfling nach Prüfung
Hauptanliegen bei der Entwicklung dieses Prüfkonzepts war die
Umgehung der Auswirkungen ständig wechselnder Haftkräfte
Pressenbett Prüfplatte durch elektrische Ladungsphänomene, relativer Umgebungs-
feuchte und Temperatur. Ein ähnlicher Test ist bereits von
Abb. 16 Prüfschema für C&C-Partikel-Transfer-Test Sovinsky (NASA) [31] beschrieben.

14.3.21 Reinigungs-Tücher: C&C-Walk- C&C-Labuda-Walk-Test (Abb. 17, 18). Mit dem Walksimulator
Test Mark I - nach Schöttle/Labuda - ist es möglich, die spezifische
Partikelfreisetzung beim Gebrauch von Reinraum-Tüchern in
der trockenen Handhabungsphase zu simulieren. Dazu wird
ein Tuchabschnitt der Abmessungen von 220 x 50 mm unter
definierter Zugbelastung im Umschließungswinkel von 180°
um einen Walkdorn von 2,8 mm Durchmesser herumgelegt
und mehrfach hin- und herbewegt. Der Walkdorn ist unmit-
telbar oberhalb der isokinetischen Sonde eines Luftparti-
kelzählers angeordnet. Bei diesem Vorgang wird das textile
Material gewalkt und die freigesetzten Partikel werden mittels
Luft-Partikelzähler gezählt, datentechnisch erfasst und nach
Feret-Durchmesser klassiert. Das Gerät bietet sich also als
sinnreiche Ergänzung zum Gelboflex-Testgerät an, wenn die
Aufgabe gestellt ist, geringe und geringste Mengen mecha-
