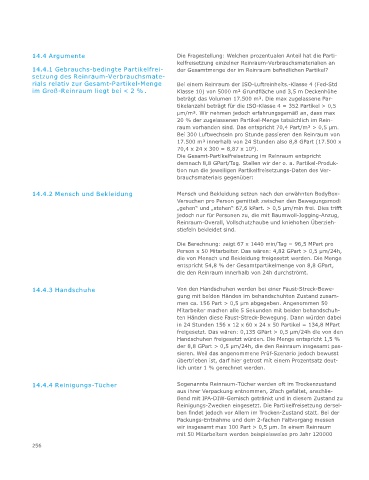

14.4 Argumente Die Fragestellung: Welchen prozentualen Anteil hat die Parti-
kelfreisetzung einzelner Reinraum-Verbrauchsmaterialien an
14.4.1 Gebrauchs-bedingte Partikelfrei- der Gesamtmenge der im Reinraum befindlichen Partikel?
setzung des Reinraum-Verbrauchsmate-
rials relativ zur Gesamt-Partikel-Menge Bei einem Reinraum der ISO-Luftreinheits.-Klasse 4 (Fed-Std
im Groß-Reinraum liegt bei < 2 %. Klasse 10) von 5000 m² Grundfläche und 3,5 m Deckenhöhe
beträgt das Volumen 17.500 m³. Die max zugelassene Par-
tikelanzahl beträgt für die ISO-Klasse 4 = 352 Partikel > 0,5
µm/m³. Wir nehmen jedoch erfahrungsgemäß an, dass max
20 % der zugelassenen Partikel-Menge tatsächlich im Rein-
raum vorhanden sind. Das entspricht 70,4 Part/m³ > 0,5 µm.
Bei 300 Luftwechseln pro Stunde passieren den Reinraum von
17.500 m³ innerhalb von 24 Stunden also 8,8 GPart (17.500 x
70,4 x 24 x 300 = 8,87 x 10 ).
9
Die Gesamt-Partikelfreisetzung im Reinraum entspricht
demnach 8,8 GPart/Tag. Stellen wir der o. a. Partikel-Produk-
tion nun die jeweiligen Partikelfreisetzungs-Daten des Ver-
brauchsmaterials gegenüber:
14.4.2 Mensch und Bekleidung Mensch und Bekleidung setzen nach den erwähnten BodyBox-
Versuchen pro Person gemittelt zwischen den Bewegungsmodi
„gehen“ und „stehen“ 67,6 kPart. > 0,5 µm/min frei. Dies trifft
jedoch nur für Personen zu, die mit Baumwoll-Jogging-Anzug,
Reinraum-Overall, Vollschutzhaube und kniehohen Überzieh-
stiefeln bekleidet sind.
Die Berechnung: zeigt 67 x 1440 min/Tag = 96,5 MPart pro
Person x 50 Mitarbeiter. Das wären: 4,82 GPart > 0,5 µm/24h,
die von Mensch und Bekleidung freigesetzt werden. Die Menge
entspricht 54,8 % der Gesamtpartikelmenge von 8,8 GPart,
die den Reinraum innerhalb von 24h durchströmt.
14.4.3 Handschuhe Von den Handschuhen werden bei einer Faust-Streck-Bewe-
gung mit beiden Händen im behandschuhten Zustand zusam-
men ca. 156 Part > 0,5 µm abgegeben. Angenommen 50
Mitarbeiter machen alle 5 Sekunden mit beiden behandschuh-
ten Händen diese Faust-Streck-Bewegung. Dann würden dabei
in 24 Stunden 156 x 12 x 60 x 24 x 50 Partikel = 134,8 MPart
freigesetzt. Das wären: 0,135 GPart > 0,5 µm/24h die von den
Handschuhen freigesetzt würden. Die Menge entspricht 1,5 %
der 8,8 GPart > 0,5 µm/24h, die den Reinraum insgesamt pas-
sieren. Weil das angenommene Prüf-Szenario jedoch bewusst
übertrieben ist, darf hier getrost mit einem Prozentsatz deut-
lich unter 1 % gerechnet werden.
14.4.4 Reinigungs-Tücher Sogenannte Reinraum-Tücher werden oft im Trockenzustand
aus ihrer Verpackung entnommen, 2fach gefaltet, anschlie-
ßend mit IPA-DIW-Gemisch getränkt und in diesem Zustand zu
Reinigungs-Zwecken eingesetzt. Die Partikelfreisetzung dersel-
ben findet jedoch vor Allem im Trocken-Zustand statt. Bei der
Packungs-Entnahme und dem 2-fachen Faltvorgang messen
wir insgesamt max 100 Part > 0,5 µm. In einem Reinraum
mit 50 Mitarbeitern werden beispielsweise pro Jahr 120000
