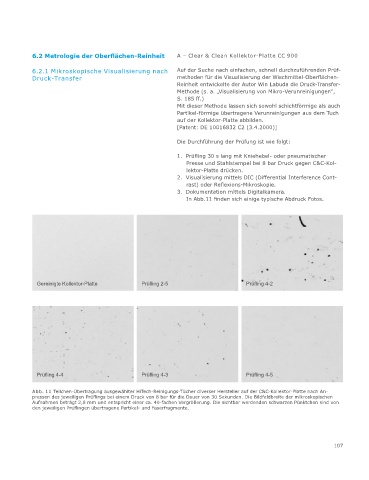

6.2 Metrologie der Oberflächen-Reinheit A – Clear & Clean Kollektor-Platte CC 900

6.2.1 Mikroskopische Visualisierung nach Auf der Suche nach einfachen, schnell durchzuführenden Prüf-
Druck-Transfer methoden für die Visualisierung der Wischmittel-Oberflächen-
Reinheit entwickelte der Autor Win Labuda die Druck-Transfer-
Methode (s. a. „Visualisierung von Mikro-Verunreinigungen“,
S. 185 ff.)
Mit dieser Methode lassen sich sowohl schichtförmige als auch
Partikel-förmige übertragene Verunreinigungen aus dem Tuch
auf der Kollektor-Platte abbilden.
[Patent: DE 10016832 C2 (3.4.2000)]
Die Durchführung der Prüfung ist wie folgt:

1. Prüfling 30 s lang mit Kniehebel- oder pneumatischer
Presse und Stahlstempel bei 8 bar Druck gegen C&C-Kol-
lektor-Platte drücken.
2. Visualisierung mittels DIC (Differential Interference Cont-
rast) oder Reflexions-Mikroskopie.
3. Dokumentation mittels Digitalkamera.
In Abb.11 finden sich einige typische Abdruck Fotos.

Gereinigte Kollektor-Platte Prüfling 2-5 Prüfling 4-2

Prüfling 4-4 Prüfling 4-3 Prüfling 4-5

Abb. 11 Teilchen-Übertragung ausgewählter HiTech-Reinigungs-Tücher diverser Hersteller auf der C&C-Kollektor-Platte nach An-
pressen des jeweiligen Prüflings bei einem Druck von 8 bar für die Dauer von 30 Sekunden. Die Bildfeldbreite der mikroskopischen
Aufnahmen beträgt 2,8 mm und entspricht einer ca. 40-fachen Vergrößerung. Die sichtbar werdenden schwarzen Pünktchen sind von
den jeweiligen Prüflingen übertragene Partikel- und Faserfragmente.
