Page 126 - Zur Reinheit funktionaler Oberflächen

Kalibrierung: Entladungs-Zeitwert Kalibrierung: Entladungs-Zeitwert
(organische Dekontamination, hydrophobe Textil-Ausrüstung) (aquatische Dekontamination, hydrophile Textil-Ausrüstung)

Restladung nach 60 Sek [%]. Restladung nach 60 Sek [%].

Tensid-Konzentration (Immersions-Lösung) [ml/l] Tensid-Konzentration (Immersions-Lösung) [ml/l]

®-

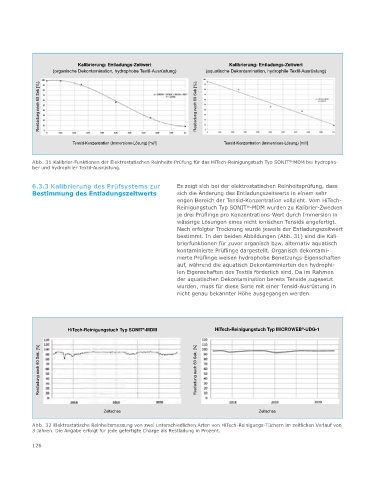

Abb. 31 Kalibrier-Funktionen der Elektrostatischen Reinheits-Prüfung für das HiTech-Reinigungstuch Typ SONIT MDM bei hydropho-
ber und hydrophiler Textil-Ausrüstung.

6.3.3 Kalibrierung des Prüfsystems zur Es zeigt sich bei der elektrostatischen Reinheitsprüfung, dass
Bestimmung des Entladungszeitwerts sich die Änderung des Entladungszeitwerts in einem sehr
engen Bereich der Tensid-Konzentration vollzieht. Vom HiTech-
Reinigungstuch Typ SONIT -MDM wurden zu Kalibrier-Zwecken
®
je drei Prüflinge pro Konzentrations-Wert durch Immersion in
wässrige Lösungen eines nicht ionischen Tensids angefertigt.
Nach erfolgter Trocknung wurde jeweils der Entladungszeitwert
bestimmt. In den beiden Abbildungen (Abb. 31) sind die Kali-
brierfunktionen für zuvor organisch bzw. alternativ aquatisch
kontaminierte Prüflinge dargestellt. Organisch dekontami-
nierte Prüflinge weisen hydrophobe Benetzungs-Eigenschaften
auf, während die aquatisch Dekontaminierten den hydrophi-
len Eigenschaften des Textils förderlich sind. Da im Rahmen
der aquatischen Dekontamination bereits Tenside zugesetzt
wurden, muss für diese Serie mit einer Tensid-Ausrüstung in
nicht genau bekannter Höhe ausgegangen werden.

HiTech-Reinigungstuch Typ SONIT -MDM HiTech-Reinigungstuch Typ MICROWEB -UDG-1
®
®
Restladung nach 60 Sek. [%] Restladung nach 60 Sek. [%]

Zeitachse Zeitachse

Abb. 32 Elektrostatische Reinheitsmessung von zwei unterschiedlichen Arten von HiTech-Reinigungs-Tüchern im zeitlichen Verlauf von
3 Jahren. Die Angabe erfolgt für jede gefertigte Charge als Restladung in Prozent.

126
