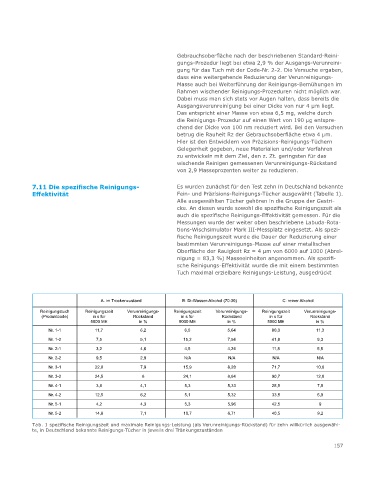

Page 157 - Zur Reinheit funktionaler Oberflächen

Gebrauchsoberfläche nach der beschriebenen Standard-Reini-
gungs-Prozedur liegt bei etwa 2,9 % der Ausgangs-Verunreini-
gung für das Tuch mit der Code-Nr. 2-2. Die Versuche ergaben,
dass eine weitergehende Reduzierung der Verunreinigungs-
Masse auch bei Weiterführung der Reinigungs-Bemühungen im
Rahmen wischender Reinigungs-Prozeduren nicht möglich war.
Dabei muss man sich stets vor Augen halten, dass bereits die
Ausgangsverunreinigung bei einer Dicke von nur 4 µm liegt.
Das entspricht einer Masse von etwa 6,5 mg, welche durch
die Reinigungs-Prozedur auf einen Wert von 190 µg entspre-
chend der Dicke von 100 nm reduziert wird. Bei den Versuchen
betrug die Rauheit Rz der Gebrauchsoberfläche etwa 4 µm.
Hier ist den Entwicklern von Präzisions-Reinigungs-Tüchern
Gelegenheit gegeben, neue Materialien und/oder Verfahren
zu entwickeln mit dem Ziel, den z. Zt. geringsten für das
wischende Reinigen gemessenen Verunreinigungs-Rückstand
von 2,9 Masseprozenten weiter zu reduzieren.

7.11 Die spezifische Reinigungs- Es wurden zunächst für den Test zehn in Deutschland bekannte
Effektivität Fein- und Präzisions-Reinigungs-Tücher ausgewählt (Tabelle 1).
Alle ausgewählten Tücher gehören in die Gruppe der Gestri-
cke. An diesen wurde sowohl die spezifische Reinigungszeit als
auch die spezifische Reinigungs-Effektivität gemessen. Für die
Messungen wurde der weiter oben beschriebene Labuda-Rota-
tions-Wischsimulator Mark III-Messplatz eingesetzt. Als spezi-
fische Reinigungszeit wurde die Dauer der Reduzierung einer
bestimmten Verunreinigungs-Masse auf einer metallischen
Oberfläche der Rauigkeit Rz = 4 µm von 6000 auf 1000 (Abrei-
nigung = 83,3 %) Masseeinheiten angenommen. Als spezifi-
sche Reinigungs-Effektivität wurde die mit einem bestimmten
Tuch maximal erzielbare Reinigungs-Leistung, ausgedrückt

A. im Trockenzustand B: Di-Wasser-Alkohol (70:30) C: reiner Alkohol
Reinigungstuch Reinigungszeit Verunreinigungs- Reinigungszeit Verunreinigungs- Reinigungszeit Verunreinigungs-
(Produktcode) in s für Rückstand in s für Rückstand in s für Rückstand
5000 ME in % 5000 ME in % 5000 ME in %
Nr. 1-1 11,7 6,2 6,5 5,64 80,3 11,3
Nr. 1-2 7,5 5,1 15,2 7,54 41,8 9,3
Nr. 2-1 3,2 4,6 4,5 4,24 11,8 5,5
Nr. 2-2 9,5 2,9 N/A N/A N/A N/A
Nr. 3-1 22,8 7,9 15,9 8,28 71,7 10,6
Nr. 3-2 24,5 8 24,1 8,84 90,7 12,8
Nr. 4-1 3,8 4,1 5,3 5,33 28,5 7,8
Nr. 4-2 12,5 6,2 5,1 5,32 33,5 6,9
Nr. 5-1 4,2 4,3 5,3 5,96 42,5 9
Nr. 5-2 14,8 7,1 10,7 6,71 40,5 9,2
Tab. 1 spezifische Reinigungszeit und maximale Reinigungs-Leistung (als Verunreinigungs-Rückstand) für zehn willkürlich ausgewähl-
te, in Deutschland bekannte Reinigungs-Tücher in jeweils drei Tränkungszuständen

157
