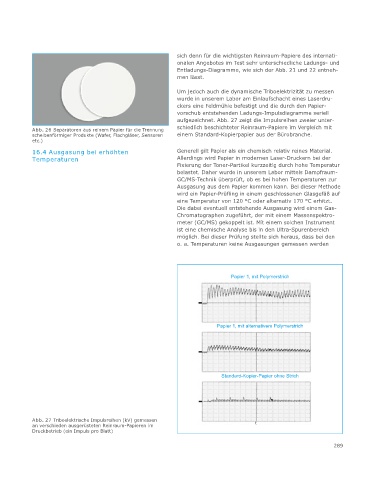

Page 289 - Zur Reinheit funktionaler Oberflächen

sich denn für die wichtigsten Reinraum-Papiere des internati-
onalen Angebotes im Test sehr unterschiedliche Ladungs- und
Entladungs-Diagramme, wie sich der Abb. 21 und 22 entneh-
men lässt.

Um jedoch auch die dynamische Triboelektrizität zu messen
wurde in unserem Labor am Einlaufschacht eines Laserdru-
ckers eine Feldmühle befestigt und die durch den Papier-
vorschub entstehenden Ladungs-Impulsdiagramme seriell
aufgezeichnet. Abb. 27 zeigt die Impulsreihen zweier unter-
Abb. 26 Separatoren aus reinem Papier für die Trennung schiedlich beschichteter Reinraum-Papiere im Vergleich mit
scheibenförmiger Produkte (Wafer, Flachgläser, Sensoren einem Standard-Kopierpapier aus der Bürobranche.
etc.)
16.4 Ausgasung bei erhöhten Generell gilt Papier als ein chemisch relativ reines Material.
Temperaturen Allerdings wird Papier in modernen Laser-Druckern bei der
Fixierung der Toner-Partikel kurzzeitig durch hohe Temperatur
belastet. Daher wurde in unserem Labor mittels Dampfraum-
GC/MS-Technik überprüft, ob es bei hohen Temperaturen zur
Ausgasung aus dem Papier kommen kann. Bei dieser Methode
wird ein Papier-Prüfling in einem geschlossenen Glasgefäß auf
eine Temperatur von 120 °C oder alternativ 170 °C erhitzt.
Die dabei eventuell entstehende Ausgasung wird einem Gas-
Chromatographen zugeführt, der mit einem Massenspektro-
meter (GC/MS) gekoppelt ist. Mit einem solchen Instrument
ist eine chemische Analyse bis in den Ultra-Spurenbereich
möglich. Bei dieser Prüfung stellte sich heraus, dass bei den
o. a. Temperaturen keine Ausgasungen gemessen werden

Papier 1, mit Polymerstrich

Papier 1, mit alternativem Polymerstrich

Standard-Kopier-Papier ohne Strich

Abb. 27 Triboelektrische Impulsreihen (kV) gemessen t
an verschieden ausgerüsteten Reinraum-Papieren im
Druckbetrieb (ein Impuls pro Blatt)

289
