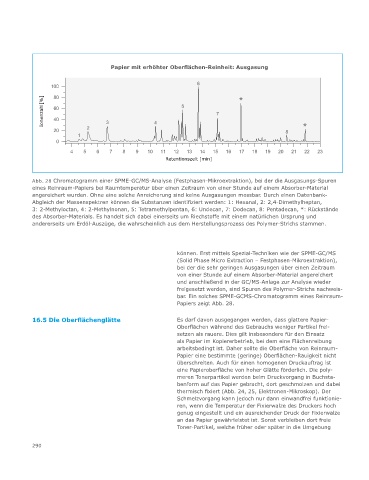

Page 290 - Zur Reinheit funktionaler Oberflächen

Papier mit erhöhter Oberflächen-Reinheit: Ausgasung

Ionenzahl[%] * *

Retentionszeit [min]

Abb. 28 Chromatogramm einer SPME-GC/MS-Analyse (Festphasen-Mikroextraktion), bei der die Ausgasungs-Spuren
eines Reinraum-Papiers bei Raumtemperatur über einen Zeitraum von einer Stunde auf einem Absorber-Material
angereichert wurden. Ohne eine solche Anreicherung sind keine Ausgasungen messbar. Durch einen Datenbank-
Abgleich der Massenspektren können die Substanzen identifiziert werden: 1: Hexanal, 2: 2,4-Dimethylheptan,
3: 2-Methyloctan, 4: 2-Methylnonan, 5: Tetramethylpentan, 6: Undecan, 7: Dodecan, 8: Pentadecan, *: Rückstände
des Absorber-Materials. Es handelt sich dabei einerseits um Riechstoffe mit einem natürlichen Ursprung und
andererseits um Erdöl-Auszüge, die wahrscheinlich aus dem Herstellungsprozess des Polymer-Strichs stammen.

können. Erst mittels Spezial-Techniken wie der SPME-GC/MS
(Solid Phase Micro Extraction – Festphasen-Mikroextraktion),
bei der die sehr geringen Ausgasungen über einen Zeitraum
von einer Stunde auf einem Absorber-Material angereichert
und anschließend in der GC/MS-Anlage zur Analyse wieder
freigesetzt werden, sind Spuren des Polymer-Strichs nachweis-
bar. Ein solches SPME-GCMS-Chromatogramm eines Reinraum-
Papiers zeigt Abb. 28.

16.5 Die Oberflächenglätte Es darf davon ausgegangen werden, dass glattere Papier-
Oberflächen während des Gebrauchs weniger Partikel frei-
setzen als rauere. Dies gilt insbesondere für den Einsatz
als Papier im Kopiererbetrieb, bei dem eine Flächenreibung
arbeitsbedingt ist. Daher sollte die Oberfläche von Reinraum-
Papier eine bestimmte (geringe) Oberflächen-Rauigkeit nicht
überschreiten. Auch für einen homogenen Druckauftrag ist
eine Papieroberfläche von hoher Glätte förderlich. Die poly-
meren Tonerpartikel werden beim Druckvorgang in Buchsta-
benform auf das Papier gebracht, dort geschmolzen und dabei
thermisch fixiert (Abb. 24, 25, Elektronen-Mikroskop). Der
Schmelzvorgang kann jedoch nur dann einwandfrei funktionie-
ren, wenn die Temperatur der Fixierwalze des Druckers hoch
genug eingestellt und ein ausreichender Druck der Fixierwalze
an das Papier gewährleistet ist. Sonst verbleiben dort freie
Toner-Partikel, welche früher oder später in die Umgebung

290
