Page 287 - Zur Reinheit funktionaler Oberflächen

1004 1004

803 803 Al

602 602

P Cl
402 402 Ti

Ti
201 201 Ti
0 0
-0.597 1.00 2.61 4.23 5.84 7.44 -0.597 1.00 2.61 4.23 5.84 7.44
keV keV

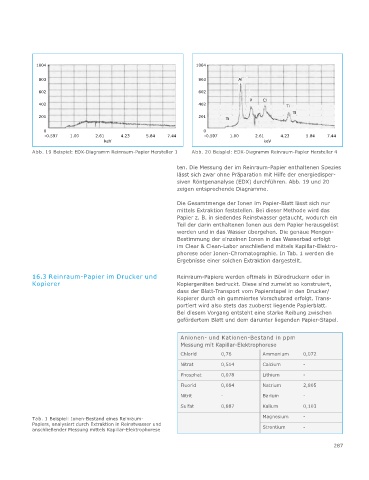

Abb. 19 Beispiel: EDX-Diagramm Reinraum-Papier Hersteller 1 Abb. 20 Beispiel: EDX-Diagramm Reinraum-Papier Hersteller 4

ten. Die Messung der im Reinraum-Papier enthaltenen Spezies
lässt sich zwar ohne Präparation mit Hilfe der energiedisper-
siven Röntgenanalyse (EDX) durchführen. Abb. 19 und 20
zeigen entsprechende Diagramme.
Die Gesamtmenge der Ionen im Papier-Blatt lässt sich nur
mittels Extraktion feststellen. Bei dieser Methode wird das
Papier z. B. in siedendes Reinstwasser getaucht, wodurch ein
Teil der darin enthaltenen Ionen aus dem Papier herausgelöst
werden und in das Wasser übergehen. Die genaue Mengen-
Bestimmung der einzelnen Ionen in das Wasserbad erfolgt
im Clear & Clean-Labor anschließend mittels Kapillar-Elektro-
phorese oder Ionen-Chromatographie. In Tab. 1 werden die
Ergebnisse einer solchen Extraktion dargestellt.

16.3 Reinraum-Papier im Drucker und Reinraum-Papiere werden oftmals in Bürodruckern oder in
Kopierer Kopiergeräten bedruckt. Diese sind zumeist so konstruiert,
dass der Blatt-Transport vom Papierstapel in den Drucker/
Kopierer durch ein gummiertes Vorschubrad erfolgt. Trans-
portiert wird also stets das zuoberst liegende Papierblatt.
Bei diesem Vorgang entsteht eine starke Reibung zwischen
gefördertem Blatt und dem darunter liegenden Papier-Stapel.

Anionen- und Kationen-Bestand in ppm
Messung mit Kapillar-Elektrophorese
Chlorid 0,76 Ammonium 0,072
Nitrat 0,514 Calcium -
Phosphat 0,078 Lithium -
Fluorid 0,084 Natrium 2,805
Nitrit - Barium -
Sulfat 0,887 Kalium 0,103

Tab. 1 Beispiel: Ionen-Bestand eines Reinraum- Magnesium -
Papiers, analysiert durch Extraktion in Reinstwasser und
anschließender Messung mittels Kapillar-Elektrophorese Strontium -
