Page 296 - Zur Reinheit funktionaler Oberflächen

männlich
Handlänge 168–211 mm
50. Perzentil 184–192 mm
Handbreite 79–93 mm
50. Perzentil 85–89 mm
weiblich
Handlänge 157–195 mm
50. Perzentil 174–179 mm
Handbreite 72–85 mm
50. Perzentil 74–80 mm

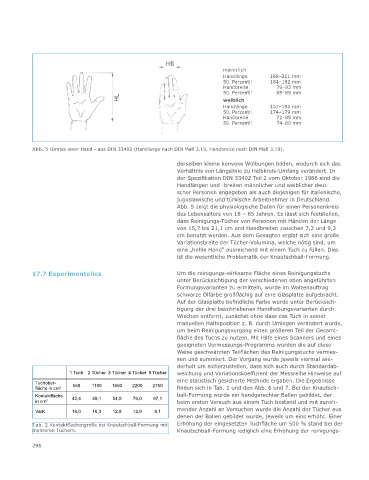

Abb. 5 Umriss einer Hand - aus DIN 33402 (Handlänge nach DIN Maß 3.15, Handbreite nach DIN Maß 3.19).

derselben kleine konvexe Wölbungen bilden, wodurch sich das
Verhältnis von Längslinie zu Halbkreis-Umfang verändert. In
der Spezifikation DIN 33402 Teil 2 vom Oktober 1986 sind die
Handlängen und -breiten männlicher und weiblicher deut-
scher Personen angegeben als auch diejenigen für italienische,
jugoslawische und türkische Arbeitnehmer in Deutschland.
Abb. 5 zeigt die physiologische Daten für einen Personenkreis
des Lebensalters von 18 – 65 Jahren. Es lässt sich feststellen,
dass Reinigungs-Tücher von Personen mit Händen der Länge
von 15,7 bis 21,1 cm und Handbreiten zwischen 7,2 und 9,3
cm benutzt werden. Aus dem Gesagten ergibt sich eine große
Variationsbreite der Tücher-Volumina, welche nötig sind, um
eine „hohle Hand“ ausreichend mit einem Tuch zu füllen. Dies
ist die wesentliche Problematik der Knautschball-Formung.

17.7 Experimentelles Um die reinigungs-wirksame Fläche eines Reinigungstuchs
unter Berücksichtigung der verschiedenen oben angeführten
Formungsvarianten zu ermitteln, wurde im Walzenauftrag
schwarze Ölfarbe großflächig auf eine Glasplatte aufgebracht.
Auf der Glasplatte befindliche Farbe wurde unter Berücksich-
tigung der drei beschriebenen Handhabungsvarianten durch
Wischen entfernt, zunächst ohne dass das Tuch in seiner
manuellen Halteposition z. B. durch Umlegen verändert wurde,
um beim Reinigungsvorgang einen größeren Teil der Gesamt-
fläche des Tuchs zu nutzen. Mit Hilfe eines Scanners und eines
geeigneten Vermessungs-Programms wurden die auf diese
Weise geschwärzten Teilflächen des Reinigungstuchs vermes-
sen und summiert. Der Vorgang wurde jeweils viermal wie-
derholt um sicherzustellen, dass sich auch durch Standardab-
1 Tuch 2 Tücher 3 Tücher 4 Tücher 5 Tücher weichung und Variationskoeffizient der Messreihe Hinweise auf
Tuchober- 550 1100 1650 2200 2750 eine statistisch gesicherte Methode ergaben. Die Ergebnisse
fläche in cm² finden sich in Tab. 1 und den Abb. 6 und 7. Bei der Knautsch-
Kontaktfläche 42,4 49,1 54,0 76,0 97,1 ball-Formung wurde ein handgerechter Ballen gebildet, der
in cm² beim ersten Versuch aus einem Tuch bestand und mit zuneh-
VarK 16,0 16,3 12,9 12,9 8,1 mender Anzahl an Versuchen wurde die Anzahl der Tücher aus
denen der Ballen gebildet wurde, jeweils um eins erhöht. Einer
Tab. 2 Kontaktflächengröße bei Knautschball-Formung mit Erhöhung der eingesetzten Tuchfläche um 500 % stand bei der
mehreren Tüchern. Knautschball-Formung lediglich eine Erhöhung der reinigungs-

296
