Page 299 - Zur Reinheit funktionaler Oberflächen
P. 299

Win Labuda

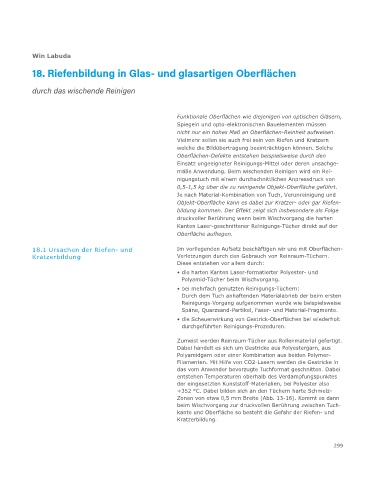

           18. Riefenbildung in Glas- und glasartigen Oberflächen

           durch das wischende Reinigen




                                                       Funktionale Oberflächen wie diejenigen von optischen Gläsern,
                                                       Spiegeln und opto-elektronischen Bauelementen müssen
                                                       nicht nur ein hohes Maß an Oberflächen-Reinheit aufweisen.
                                                       Vielmehr sollen sie auch frei sein von Riefen und Kratzern
                                                       welche die Bildübertragung beeinträchtigen können. Solche
                                                       Oberflächen-Defekte entstehen beispielsweise durch den
                                                       Einsatz ungeeigneter Reinigungs-Mittel oder deren unsachge-
                                                       mäße Anwendung. Beim wischenden Reinigen wird ein Rei-
                                                       nigungstuch mit einem durchschnittlichen Anpressdruck von
                                                       0,5-1,5 kg über die zu reinigende Objekt-Oberfläche geführt.
                                                       Je nach Material-Kombination von Tuch, Verunreinigung und
                                                       Objekt-Oberfläche kann es dabei zur Kratzer- oder gar Riefen-
                                                       bildung kommen. Der Effekt zeigt sich insbesondere als Folge
                                                       druckvoller Berührung wenn beim Wischvorgang die harten
                                                       Kanten Laser-geschnittener Reinigungs-Tücher direkt auf der
                                                       Oberfläche aufliegen.

           18.1 Ursachen der Riefen- und               Im vorliegenden Aufsatz beschäftigen wir uns mit Oberflächen-
           Kratzerbildung                              Verletzungen durch den Gebrauch von Reinraum-Tüchern.
                                                       Diese entstehen vor allem durch:
                                                       • die harten Kanten Laser-formatierter Polyester- und
                                                         Polyamid-Tücher beim Wischvorgang.
                                                       • bei mehrfach genutzten Reinigungs-Tüchern:
                                                         Durch dem Tuch anhaftenden Materialabrieb der beim ersten
                                                         Reinigungs-Vorgang aufgenommen wurde wie beispielsweise
                                                         Späne, Quarzsand-Partikel, Faser- und Material-Fragmente.
                                                       • die Scheuerwirkung von Gestrick-Oberflächen bei wiederholt
                                                         durchgeführten Reinigungs-Prozeduren.

                                                       Zumeist werden Reinraum-Tücher aus Rollenmaterial gefertigt.
                                                       Dabei handelt es sich um Gestricke aus Polyestergarn, aus
                                                       Polyamidgarn oder einer Kombination aus beiden Polymer-
                                                       Filamenten. Mit Hilfe von CO2-Lasern werden die Gestricke in
                                                       das vom Anwender bevorzugte Tuchformat geschnitten. Dabei
                                                       entstehen Temperaturen oberhalb des Verdampfungspunktes
                                                       der eingesetzten Kunststoff-Materialien, bei Polyester also
                                                       +352 °C. Dabei bilden sich an den Tüchern harte Schmelz-
                                                       Zonen von etwa 0,5 mm Breite (Abb. 13-16). Kommt es dann
                                                       beim Wischvorgang zur druckvollen Berührung zwischen Tuch-
                                                       kante und Oberfläche so besteht die Gefahr der Riefen- und
                                                       Kratzerbildung.



                                                                                                        299
