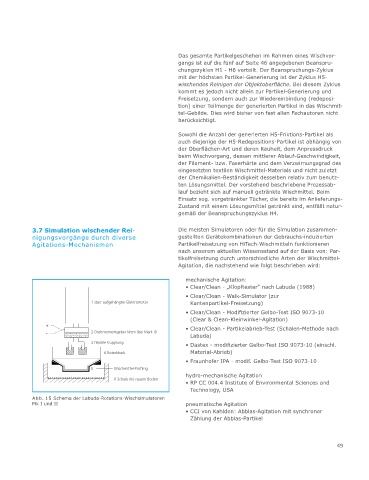

Page 49 - Zur Reinheit funktionaler Oberflächen

Das gesamte Partikelgeschehen im Rahmen eines Wischvor-
gangs ist auf die fünf auf Seite 46 angegebenen Beanspru-
chungszyklen H1 - H6 verteilt. Der Beanspruchungs-Zyklus
mit der höchsten Partikel-Generierung ist der Zyklus H5-
wischendes Reinigen der Objektoberfläche. Bei diesem Zyklus
kommt es jedoch nicht allein zur Partikel-Generierung und
Freisetzung, sondern auch zur Wiedereinbindung (redeposi-
tion) einer Teilmenge der generierten Partikel in das Wischmit-
tel-Gebilde. Dies wird bisher von fast allen Fachautoren nicht
berücksichtigt.

Sowohl die Anzahl der generierten H5-Friktions-Partikel als
auch diejenige der H5-Redepositions-Partikel ist abhängig von
der Oberflächen-Art und deren Rauheit, dem Anpressdruck
beim Wischvorgang, dessen mittlerer Ablauf-Geschwindigkeit,
der Filament- bzw. Faserhärte und dem Verzwirnungsgrad des
eingesetzten textilen Wischmittel-Materials und nicht zuletzt
der Chemikalien-Beständigkeit desselben relativ zum benutz-
ten Lösungsmittel. Der vorstehend beschriebene Prozessab-
lauf bezieht sich auf manuell getränkte Wischmittel. Beim
Einsatz sog. vorgetränkter Tücher, die bereits im Anlieferungs-
Zustand mit einem Lösungsmittel getränkt sind, entfällt natur-
gemäß der Beanspruchungszyklus H4.

3.7 Simulation wischender Rei- Die meisten Simulatoren oder für die Simulation zusammen-
nigungsvorgänge durch diverse gestellten Gerätekombinationen der Gebrauchs-induzierten
Agitations-Mechanismen Partikelfreisetzung von HiTech-Wischmitteln funktionieren
nach unserem aktuellen Wissensstand auf der Basis von: Par-
tikelfreisetzung durch unterschiedliche Arten der Wischmittel-
Agitation, die nachstehend wie folgt beschrieben wird:

mechanische Agitation:
• Clear/Clean - „Klopftester“ nach Labuda (1988)
• Clear/Clean - Walk-Simulator (zur
1 starr aufgehängter Elektromotor Kantenpartikel-Freisetzung)
• Clear/Clean - Modifizierter Gelbo-Test ISO 9073-10
(Clear & Clean-Kleinwinkel-Agitation)
+ • Clear/Clean - Partikelabrieb-Test (Schalen-Methode nach
- 2 Drehmomentgeber N/cm (bei Mark II) Labuda)
3 flexible Kupplung • Dastex - modifizierter Gelbo-Test ISO 9073-10 (einschl.
4 Rotorblock Material-Abrieb)
• Fraunhofer IPA - modif. Gelbo-Test ISO 9073-10
5 Wischmittel-Prüfling
hydro-mechanische Agitation
6 Schale mit rauem Boden
• RP CC 004.4 Institute of Environmental Sciences and
Technology, USA
Abb. 15 Schema der Labuda-Rotations-Wischsimulatoren
Mk I und II pneumatische Agitation
• CCI von Kahlden: Abblas-Agitation mit synchroner
Zählung der Abblas-Partikel

49
