Page 245 - Zur Reinheit funktionaler Oberflächen

Reinraum-Verbrauchsmaterial, diverse Prüfmethoden für die Partikelfreisetzung > 0,5 µm

Bekleidung Handschuhe Reinraum-Tücher
10000
Partikelmenge pro cm² (log. Darstellung) 1000 NEU NEU NEU NEU

100
10
1

Helmke - Bekleidung IEST - Handschuhe C&C-ManuStretch - Handschuhe IEST - Gestrick-Tücher C&C-Transfer - Gestrick-Tücher C&C-Labuda- Walktest - Gestrick-Tücher IEST - Vliesstoff-Tücher C&C-Transfer - Vliesstoff-Tücher

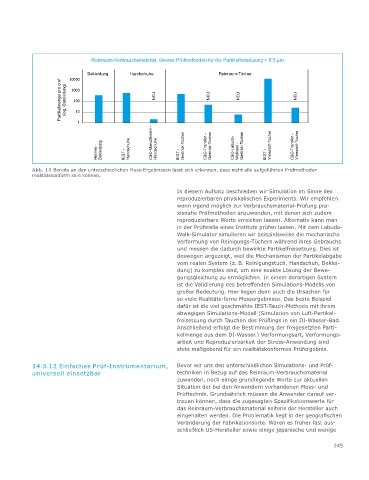

Abb. 10 Bereits an den unterschiedlichen Mess-Ergebnissen lässt sich erkennen, dass nicht alle aufgeführten Prüfmethoden
realitätskonform sein können.

In diesem Aufsatz beschreiben wir Simulation im Sinne des
reproduzierbaren physikalischen Experiments. Wir empfehlen
wenn irgend möglich zur Verbrauchsmaterial-Prüfung pra-
xisnahe Prüfmethoden anzuwenden, mit denen sich zudem
reproduzierbare Werte erreichen lassen. Alternativ kann man
in der Prüfstelle eines Instituts prüfen lassen. Mit dem Labuda-
Walk-Simulator simulieren wir beispielsweise die mechanische
Verformung von Reinigungs-Tüchern während ihres Gebrauchs
und messen die dadurch bewirkte Partikelfreisetzung. Dies ist
deswegen angezeigt, weil die Mechanismen der Partikelabgabe
vom realen System (z. B. Reinigungstuch, Handschuh, Beklei-
dung) zu komplex sind, um eine exakte Lösung der Bewe-
gungsgleichung zu ermöglichen. In einem derartigen System
ist die Validierung des betreffenden Simulations-Modells von
großer Bedeutung. Hier liegen denn auch die Ursachen für
so viele Realitäts-ferne Messergebnisse. Das beste Beispiel
dafür ist die viel geschmähte IEST-Tauch-Methode mit ihrem
abwegigen Simulations-Modell (Simulation von Luft-Partikel-
freisetzung durch Tauchen des Prüflings in ein DI-Wasser-Bad.
Anschließend erfolgt die Bestimmung der freigesetzten Parti-
kelmenge aus dem DI-Wasser.) Verformungsart, Verformungs-
arbeit und Reproduzierbarkeit der Stress-Anwendung sind
stets maßgebend für ein realitätskonformes Prüfergebnis.

14.3.12 Einfaches Prüf-Instrumentarium, Bevor wir uns den unterschiedlichen Simulations- und Prüf-
universell einsetzbar techniken in Bezug auf das Reinraum-Verbrauchsmaterial
zuwenden, noch einige grundlegende Worte zur aktuellen
Situation der bei den Anwendern vorhandenen Mess- und
Prüftechnik. Grundsätzlich müssen die Anwender darauf ver-
trauen können, dass die zugesagten Spezifikationswerte für
das Reinraum-Verbrauchsmaterial seitens der Hersteller auch
eingehalten werden. Die Problematik liegt in der geografischen
Veränderung der Fabrikationsorte. Waren es früher fast aus-
schließlich US-Hersteller sowie einige japanische und wenige

245
