Medienversorgung   Funktionalität     Sicherheit        Logistik        Messtechnik

                 - Elektrik       - Elektronik     - Räume spez. Art  - Laser-Ersatz    - Messung der
                 - Gas            - Laser (Abnutzung)  - Personalausrüstung  - Linsen-Ersatz    Laser-Leistung
                 - Kühlwasser                                         - Reinigungstücher
                                                                      - Gas
                                  Reinheit der Spiegel                - Ersatzteile

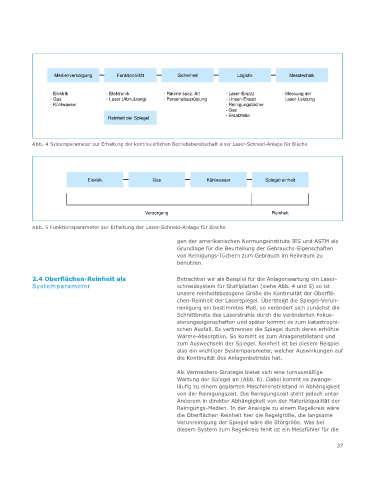

           Abb. 4 Systemparameter zur Erhaltung der kontinuierlichen Betriebsbereitschaft einer Laser-Schneid-Anlage für Bleche





                            Elektrik            Gas              Kühlwasser        Spiegelreinheit




                                              Versorgung                             Reinheit

           Abb. 5 Funktionsparameter zur Erhaltung der Laser-Schneid-Anlage für Bleche

                                                       gen der amerikanischen Normungsinstitute IES und ASTM als
                                                       Grundlage für die Beurteilung der Gebrauchs-Eigenschaften
                                                       von Reinigungs-Tüchern zum Gebrauch im Reinraum zu
                                                       benutzen.

           2.4 Oberflächen-Reinheit als                Betrachten wir als Beispiel für die Anlagenwartung ein Laser-
           Systemparameter                             schneidsystem für Stahlplatten (siehe Abb. 4 und 5) so ist
                                                       unsere reinheitsbezogene Größe die Kontinuität der Oberflä-
                                                       chen-Reinheit der Laserspiegel. Übersteigt die Spiegel-Verun-
                                                       reinigung ein bestimmtes Maß, so verändert sich zunächst die
                                                       Schnittbreite des Laserstrahls durch die veränderten Fokus-
                                                       sierungseigenschaften und später kommt es zum katastrophi-
                                                       schen Ausfall. Es verbrennen die Spiegel durch deren erhöhte
                                                       Wärme-Absorption. So kommt es zum Anlagenstillstand und
                                                       zum Auswechseln der Spiegel. Reinheit ist bei diesem Beispiel
                                                       also ein wichtiger Systemparameter, welcher Auswirkungen auf
                                                       die Kontinuität des Anlagenbetriebs hat.

                                                       Als Vermeidens-Strategie bietet sich eine turnusmäßige
                                                       Wartung der Spiegel an (Abb. 6). Dabei kommt es zwangs-
                                                       läufig zu einem geplanten Maschinenstillstand in Abhängigkeit
                                                       von der Reinigungszeit. Die Reinigungszeit steht jedoch unter
                                                       Anderem in direkter Abhängigkeit von der Materialqualität der
                                                       Reinigungs-Medien. In der Analogie zu einem Regelkreis wäre
                                                       die Oberflächen-Reinheit hier die Regelgröße, die langsame
                                                       Verunreinigung der Spiegel wäre die Störgröße. Was bei
                                                       diesem System zum Regelkreis fehlt ist ein Messfühler für die

                                                                                                         37
